KG77系列高压背压阀,采用活塞式减压结构,输出压力稳定,主要用于高输入压力要求,最大输入压力10000psig适用于液体（有液体专用的结构）。

设计特点

活塞式减压结构　　母体螺纹:1/4 NPT(F)　　  内设过滤网　　　　可采用面板或墙式安装

适用范围

实验室　　气体分析测试　　流体控制　　石油化学工业　　 测试设备

特性参数

 最大输入压力：10000psig　　　　输出压力：0~500,0~1500,0~3000,0~6000 psig

安全测试压力：1.5倍的最大进气压力

适用温度：-40℉~+445℉(-40℃~+230℃) 　　泄漏率：泡沫测试　　　CV值： 0.08　 　重量：2.4kg

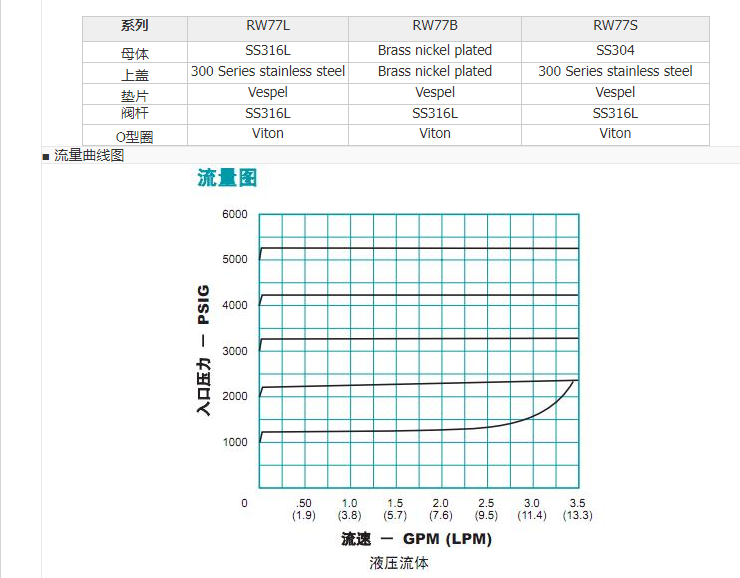

材质

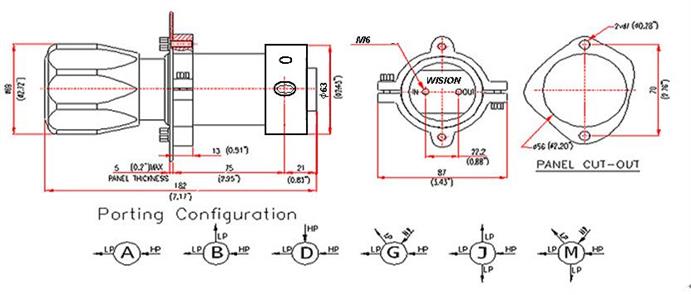

安装尺寸图

■ 流量曲线图
