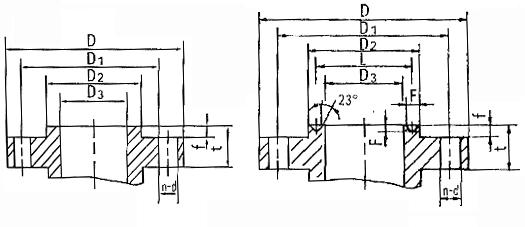

JIS 10K、16K、20K、30K、40K、63K、RF、FF 法兰尺寸表

JIS 10K、RF、FF      mm

JIS 16K、RF、FF     mm

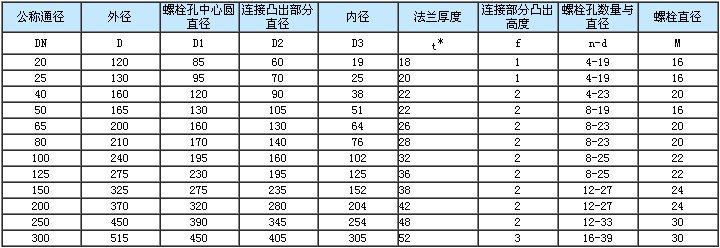

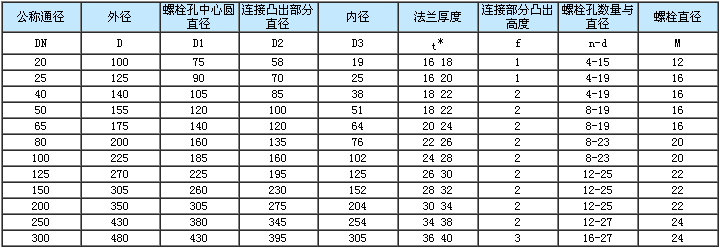

JIS 20K、RF、FF     mm

*t值中较小值为钢及可锻铸铁法兰；较大值为铸铁法兰。

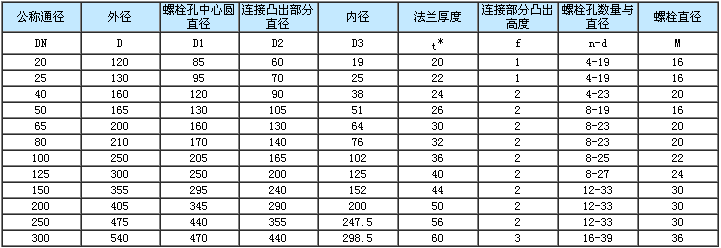

JIS 30K、RF、FF   mm

JIS 40K、RF、FF

JIS 63K、RF、FF      mm

JPI 150、300、600RF、RJ法兰尺寸表

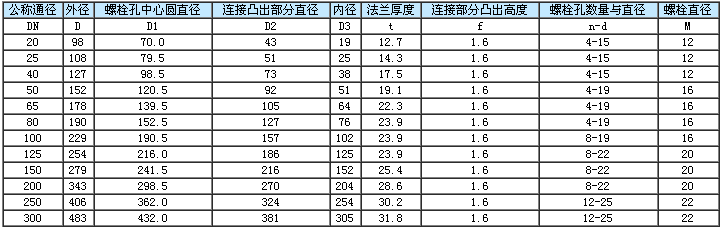

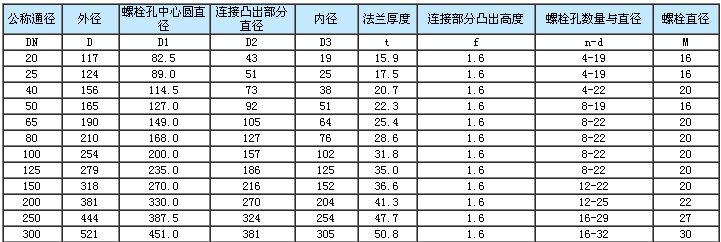

JPI 150RF          mm

JPI 300RF      mm

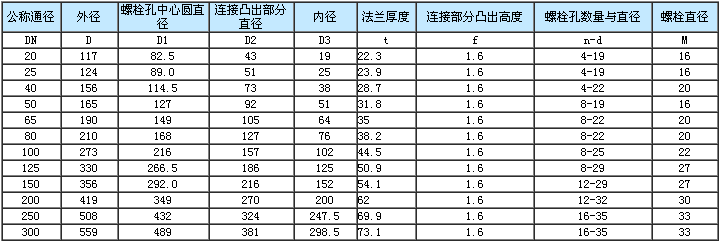

JPI 600RF      mm

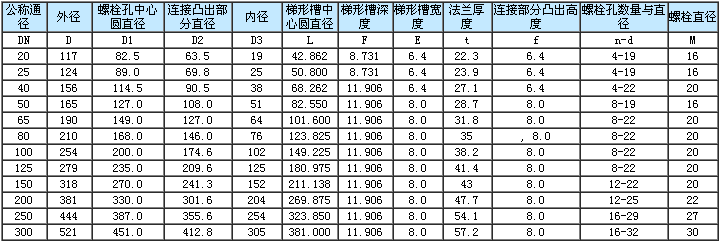

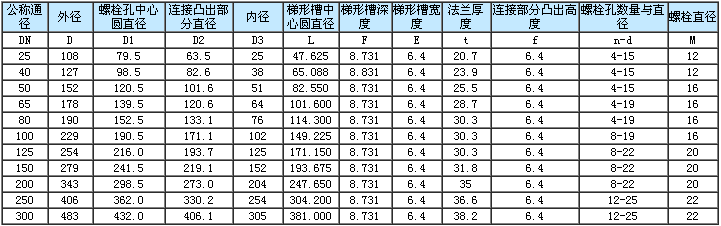

JPI 150RJ      mm

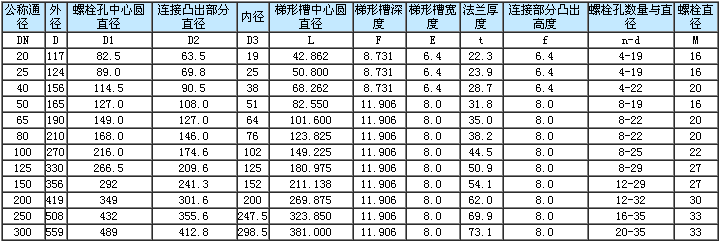

JPI 300RJ     mm

JPI 600RJ     mm

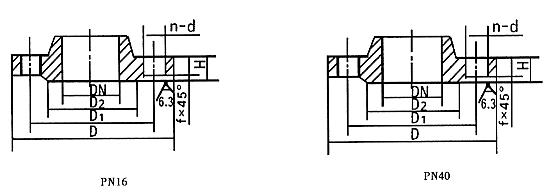

德国DIN标准法兰尺寸

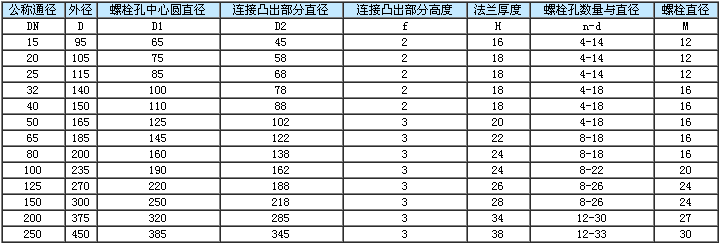

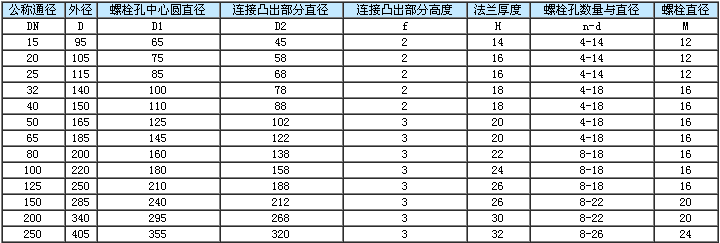

PN16(1.6MPa)     mm

PN40(4.0MPa)   mm

 注：德标尺寸与机械部标准法兰尺寸互换；新产品设计应优先采用系列1尺寸。
